膜片压力表的结构原理与用途?

一、膜片压力表的结构如下:

    膜片压力表是说以金属波纹膜片作为弹性元件的压力表。

    膜片压力表主要是由下接体、上接体、弹性膜片、连杆、机芯、指针、表盘等组成。

    在压力作用下,被测量工作介质直接作用在弹性膜片上面,膜片向上(测量正压)或者向下(测量负压)产生弹性形变,借助固定于膜片中心的连杆机构带动机芯齿轮轴的旋转,从而使指针在刻度盘上指示出的被测压力值。

膜片压力表与设备连接有以下几种形式:


膜片压力表

膜片压力表



A)螺纹连接

膜片压力表连接螺纹规格主要有:M14*15M20*15G1/2G3/8NPT1/2等,也是可以根据用户的要求来生产。

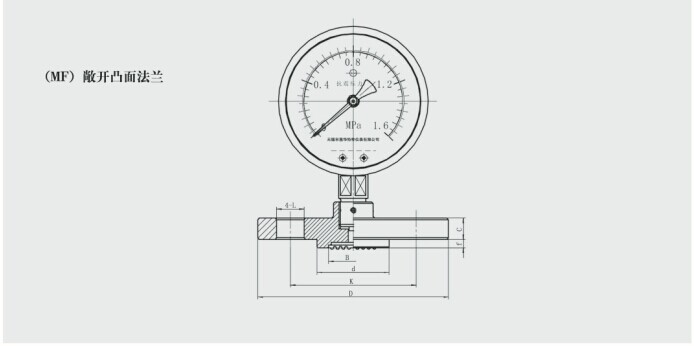

B)法兰连接(包括工字法兰)

二、膜片压力表用途

    膜片压力表用来测量一般的气体、水和油液的压力时候,我们可以用一般压力表;当测量硝酸、磷酸、强碱的压力时,可以选用不锈钢压力表。但被测量的介质有非常强的腐蚀性(如盐酸、湿氯气、三氯化铁),有很高的粘度(如胶水),易结晶凝固,有固态浮物时,再选用以上压力表是不可以的,因为316不锈钢也是会被盐酸腐蚀,沥青和固态浮物会将压力表的导压孔堵塞,从而使仪表失去作用。膜片压力表则能解决这些问题。我们可以根据不同的强腐蚀介质选用不同的耐腐蚀隔离膜片,从而起到防腐的作用。由于有隔离膜片,它可以阻挡高粘度、易结晶凝固的介质流入导压孔内,保证仪表正常工作。

    膜片压力表还适用于微压(Kpa级压力)测量系统,同时可以用于有耐腐蚀要求及微压(Kpa级压力)测量系统,以及高粘度,易结晶凝固,有固态浮物的微压(Kpa级压力)测量系统。

    所以膜片压力表被广泛地用于化学工业、化纤、合成纤维、石油、染化、制碱、食品、制药等工业部门的生产过程压力测量之用。
